Dispositivo per porta di piano con apertura centrale a 2 ante THY-LD-B

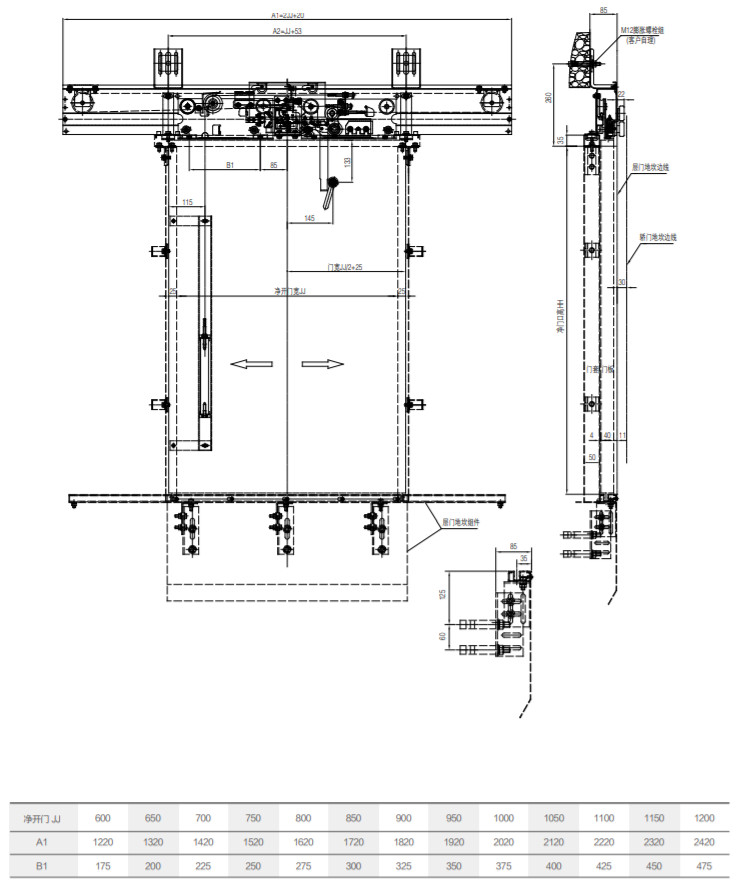

1. Il metodo di sblocco consiste nello sbloccare il pannello della porta e superare il test di impatto del pendolo da 45 kg.
2. La porta viene forzata a chiudersi mediante un martello pesante; il martello pesante e il tubo guida vengono posizionati sul lato interno della porta del piano.
3. La serratura della porta ha superato il test del National Elevator Inspection Center e ha ottenuto la certificazione CE e CU-TR.
4. Tensione applicabile alla serratura della porta: ≤ AC230V, ≤ DC110V.

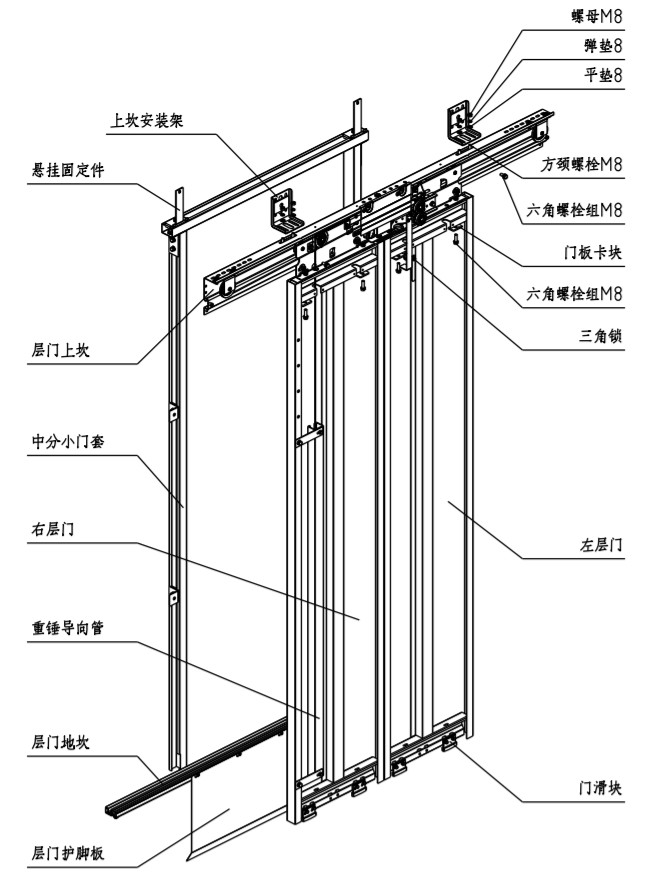

1. Installazione del davanzale e del rivestimento della porta
1.1. Determinare la posizione di ingresso e di uscita della soglia in base alle dimensioni del vano corsa; regolare il centro della soglia in modo che sia uguale al centro di ingresso e di uscita e contrassegnare il centro della soglia; regolare il livello della soglia in modo che sia inferiore a 1/1000; Superficie per impedire all'acqua di entrare nel vano corsa.

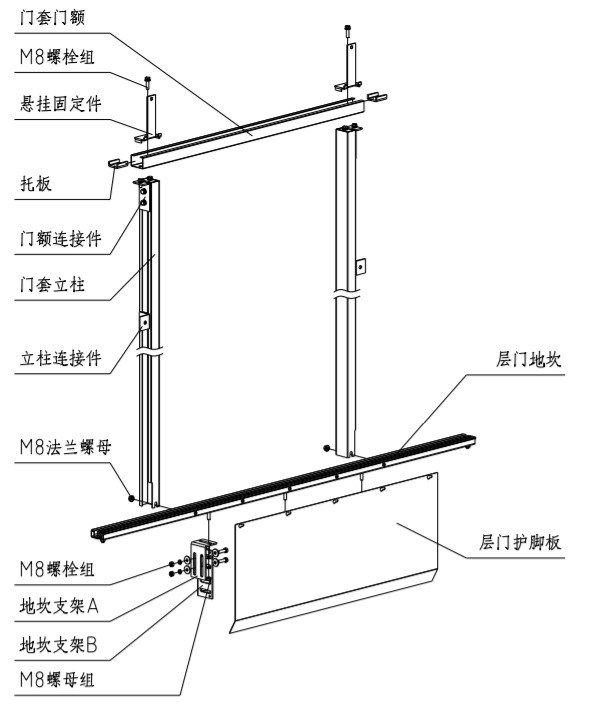

1.2. Assemblare la colonna del copriporta e la porta del copriporta con i pezzi di collegamento e installare i componenti di fissaggio sospesi; posizionare la porta sulla soglia, regolare la verticalità della colonna del copriporta in modo che sia inferiore a 1/1000; il centro del copriporta è coerente con il centro dell'ingresso e dell'uscita. Misurazione del segno centrale della soglia; la dimensione del piano frontale inferiore del copriporta e del piano superiore della soglia è l'altezza netta della porta. Una volta completata la regolazione, bloccare il dado flangiato M8. Dopo aver regolato la dimensione, fissare il connettore della colonna alla parete.
1.3. Fissare la protezione della porta di piano alla soglia.
2. Installazione del dispositivo della porta di piano

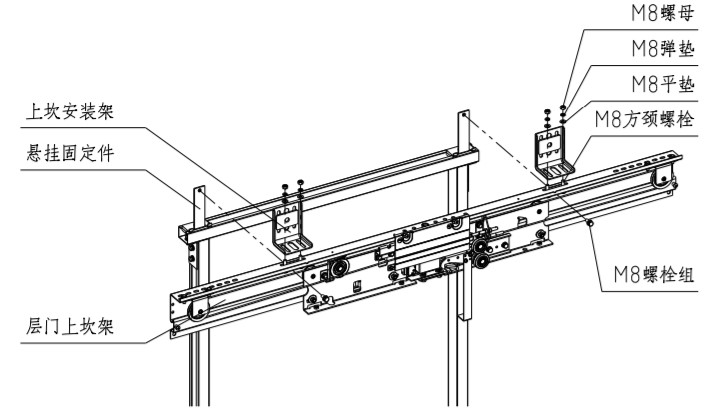

2.1. Allineare il telaio della soglia superiore della porta di piano con la spina all'estremità inferiore della parte di fissaggio della sospensione e bloccare il telaio della soglia superiore e la parte di fissaggio della sospensione della porta di piano tramite il gruppo di bulloni M8*20.
2.2. Fissare il telaio di montaggio della soglia superiore alla parete del vano corsa con tasselli ad espansione o bulloni passanti. Il telaio di montaggio della soglia superiore e la soglia superiore della porta di piano sono collegati tramite bulloni a testa quadrata M8.
2.3. Regolare la soglia superiore della porta di piano a sinistra e a destra per far sì che il centro della porta aperta e il centro dell'entrata e dell'uscita siano coerenti.
2.4. Regolare la verticalità del pavimento del dispositivo della porta di piano. Regolare la verticalità del pavimento del dispositivo della porta di piano a ±0,5 mm tracciando una linea verticale o prendendo come riferimento la soglia della porta di cabina.
2.5 Dopo aver esaminato i parametri principali dell'installazione del telaio della soglia sulle seguenti porte del piano, serrare tutti i bulloni di installazione:

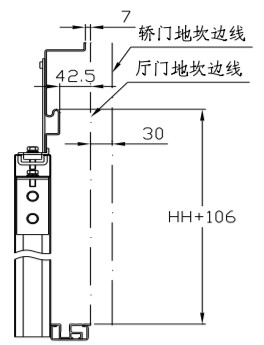

Altezza del telaio della soglia superiore della porta di piano: la distanza tra la superficie superiore della guida del telaio della soglia superiore della porta di piano e la soglia della porta di piano è HH+106 mm;
Centro del telaio della soglia superiore della porta di piano: la deviazione tra il centro del telaio della soglia superiore della porta di piano e il centro dell'entrata e dell'uscita è ±1 mm;
Distanza tra la guida superiore della soglia della porta di piano e la soglia della portiera della cabina: la distanza tra la guida superiore della soglia della porta di piano e la soglia della porta di piano è di 42,5 mm, mentre la distanza dalla soglia della portiera della cabina è di 72,5 mm.
Altezza del telaio della soglia superiore della porta di piano: la distanza tra la superficie superiore della guida del telaio della soglia superiore della porta di piano e la soglia della porta di piano è HH+106 mm;
Centro del telaio della soglia superiore della porta di piano: la deviazione tra il centro del telaio della soglia superiore della porta di piano e il centro dell'entrata e dell'uscita è ±1 mm;
Distanza tra la guida superiore della soglia della porta di piano e la soglia della portiera della cabina: la distanza tra la guida superiore della soglia della porta di piano e la soglia della porta di piano è di 42,5 mm, mentre la distanza dalla soglia della portiera della cabina è di 72,5 mm.
