Operatore per porta sincrona a magnete permanente con apertura centrale a 2 ante THY-DO-100A
1. Consegna veloce
2. La transazione è solo l'inizio, il servizio non finisce mai
3.Tipo: Operatore porta THY-DO-100A
4. Possiamo fornire sistemi di operatore porte sincroni e asincroni di BST, NBSL, OULING, ES, YS, HD e altri marchi.
5. La fiducia è felicità! Non deluderò mai la tua fiducia!
1. La macchina per porte adotta una trasmissione a cinghia sincrona. La cinghia sincrona è ottimizzata per la riduzione delle vibrazioni e del rumore. La ruota della cinghia sincrona è realizzata in materiale resistente all'usura, che riduce la rumorosità e aumenta la durata della cinghia sincrona.
2. Adozione di convertitori di frequenza speciali per porte per ascensori di marchi nazionali e internazionali rinomati, con tecnologia di controllo vettoriale a circuito chiuso. Grazie all'azionamento diretto del motore sincrono a magneti permanenti, si riducono i dispositivi di trasmissione, si ottiene un funzionamento più affidabile, minori perdite, maggiore tutela ambientale e risparmio energetico, nonché una maggiore precisione di controllo.
3. Il coltello della porta adotta un coltello sincronizzato ed è dotato di una serratura integrata per la portiera dell'auto. Non è necessario installare un paraurti sul dispositivo della porta a pavimento, strato per strato, il che realizza effettivamente l'apertura e la chiusura sincronizzate della porta del corridoio e della portiera dell'auto. I cuscinetti volventi sono incorporati in ogni parte rotante e collegati all'albero del perno. Il coltello della porta si ritrae e si rilascia in modo flessibile, senza attrito radente, senza usura e senza manutenzione. Il meccanismo di trasmissione è ammortizzato in gomma e funziona in modo affidabile senza rumori meccanici.
4. Il metodo di installazione della macchina per porte può essere suddiviso in installazione a trave dritta, installazione sul tetto della cabina e installazione sulla parete anteriore. Il metodo di installazione più adatto può essere selezionato in base alla diversa struttura della cabina progettata dal cliente. Durante l'installazione, la macchina per porte può realizzare regolazioni tridimensionali, il che è comodo, semplice e ragionevole. La piastra di aggancio della porta è dotata di un gancio di sicurezza per prevenire urti e cadute, il che è sicuro e affidabile.
Staffe di installazione per tetto auto
Staffa di installazione rinforzata
Tubo di fissaggio per installazione sul tetto dell'auto (opzionale)

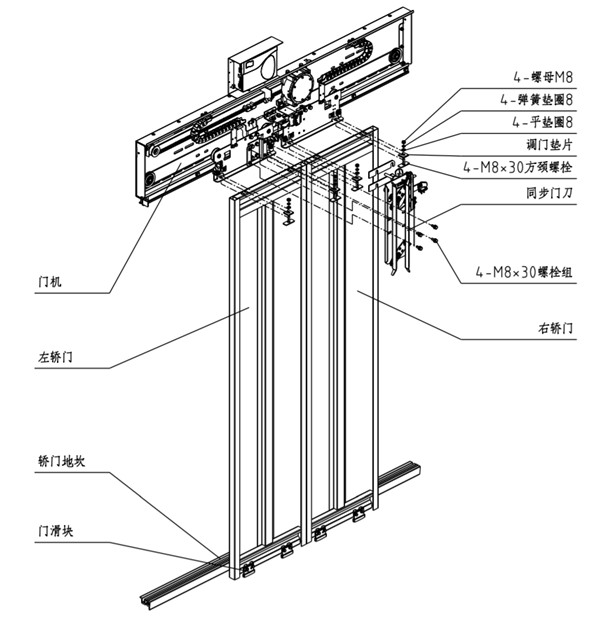

1. Fissare il connettore della macchina della porta sulla scanalatura a C del tetto della cabina e pre-serrare con 4 parti di fissaggio; quindi fissare la macchina della porta sul connettore della macchina della porta e pre-serrare con 6 gruppi di bulloni a collo quadrato M8*20.

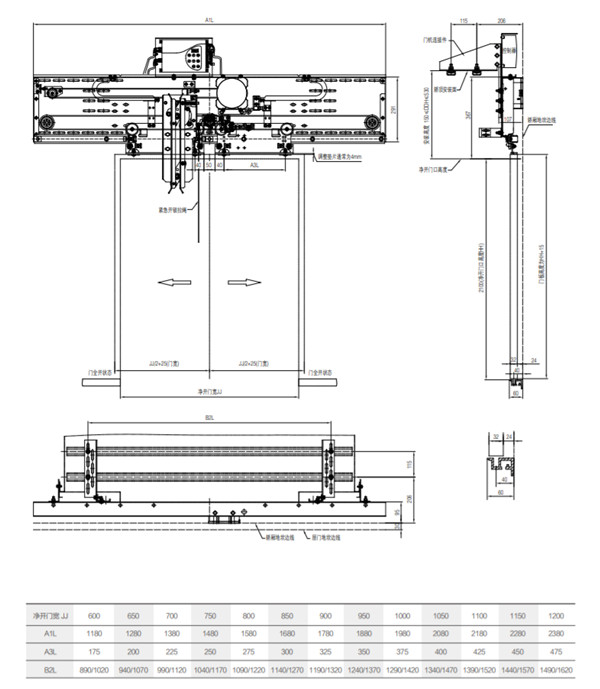

2. Regolare l'altezza e le dimensioni sinistra e destra della macchina della porta: regolare la distanza tra la superficie superiore della guida e la soglia della portiera della cabina su HH+109 mm (HH è l'altezza di apertura della porta) attraverso il foro lungo sul connettore della macchina della porta; regolare attraverso il foro lungo sulla macchina della porta. La deviazione tra il centro della macchina della porta e il centro di apertura della porta è ±1 mm (vedere l'immagine).
3. Regolare la verticalità della piastra inferiore del meccanismo della porta: regolare la verticalità della piastra inferiore del meccanismo della porta a ± 0,5 mm tracciando una linea verticale o prendendo come riferimento la soglia della porta di piano. È possibile regolare i bulloni di collegamento del connettore del meccanismo della porta o il connettore del meccanismo della porta. Aggiungere spessori alla scanalatura a C per la regolazione.
4. Regolare la distanza e il parallelismo tra la guida della macchina della porta e la soglia: utilizzando la soglia della porta di piano come riferimento, regolare la distanza tra l'estremità della guida della macchina della porta e la soglia della porta di piano a 83 e la distanza tra le due estremità della guida della macchina della porta e la soglia della porta di piano uguale.
5. Dopo aver esaminato i seguenti parametri principali dell'installazione della macchina della porta, serrare tutti i bulloni della macchina della porta:
• Altezza della macchina della porta: la distanza tra la superficie superiore della guida della macchina della porta e la soglia della portiera della cabina è HH+109 mm;
• Centro della macchina della porta: la deviazione tra il centro della macchina della porta e il centro di apertura della porta è ±1 mm;
•Distanza tra la guida della porta e la soglia della porta di piano: la distanza tra la guida della porta e la soglia della porta di piano è di 83 mm.
