Macchina di trazione sincrona a magneti permanenti senza ingranaggi THY-TM-K200

La progettazione e la produzione della macchina di trazione per ascensori senza riduttore sincrona a magneti permanenti THY-TM-K200 sono conformi alle norme "GB7588-2003 - Codice di sicurezza per la fabbricazione e l'installazione di ascensori", "EN81-1: 1998 - Norme di sicurezza per la costruzione e l'installazione di ascensori", "GB/ Le normative pertinenti in T24478-2009 - Macchina di trazione per ascensori. La macchina di trazione è composta da un motore sincrono a magneti permanenti, una ruota di trazione e un sistema frenante. Utilizzando materiali a magneti permanenti ad alte prestazioni e una speciale struttura del motore, presenta le caratteristiche di bassa velocità e coppia elevata. La serie K ha una struttura a rotore esterno e il sistema frenante è una struttura a blocco. La ruota di trazione e la ruota del freno sono collegate in modo coassiale e installate direttamente sull'estremità dell'albero del motore. Il freno è dotato di un microinterruttore per monitorare la situazione di frenatura. Quando il freno è aperto, il contatto normalmente aperto del microinterruttore è chiuso. È adatto per ascensori con locale macchine e ascensori senza locale macchine. Il rapporto di trazione è 2:1 e 4:1, il carico nominale è 630 kg ~ 1150 kg, la velocità nominale è 0,5 ~ 2,5 m/s e il diametro della puleggia di trazione può essere 400 mm e 450 mm. Ogni macchina di trazione supera rigorosi controlli di qualità prima di lasciare la fabbrica per garantire la qualità e le prestazioni del prodotto.

1.Installazione della macchina di trazione

•Prima di installare la macchina di trazione, è necessario assicurarsi della resistenza del telaio di installazione e delle fondamenta.

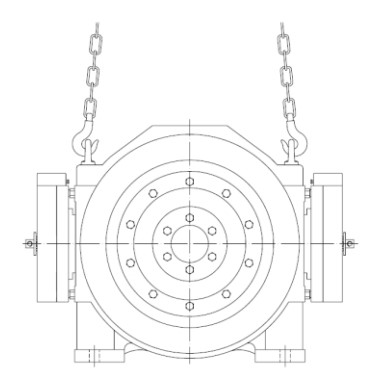

• Per sollevare la macchina di trazione, utilizzare l'anello di sollevamento o il foro sul corpo della macchina di trazione.

• Durante il sollevamento, assicurarsi di sollevare verticalmente e che l'angolo tra i due ganci sia inferiore a 90°.

• Il piano di installazione della macchina di trazione deve essere livellato e devono essere adottate misure di riduzione delle vibrazioni corrispondenti.

• La fune metallica sospesa e il carico corrispondente devono passare verticalmente attraverso il piano centrale della puleggia di trazione.

• Assicurarsi che la superficie del telaio su cui è installata la macchina di trazione sia piana e che la deviazione massima consentita sia di 0,1 mm.

•Il volantino della sala macchine si trova in basso a sinistra sul retro dell'unità principale. Prestare attenzione all'interferenza del telaio.

• La dimensione dei bulloni per il fissaggio della macchina di trazione è dotata di fori per i piedi e vengono utilizzati bulloni con resistenza pari a 8,8.

• Di solito la macchina di trazione è dotata di un'asta anti-salto e di una copertura protettiva; ripristinarla dopo aver installato il cavo metallico.
