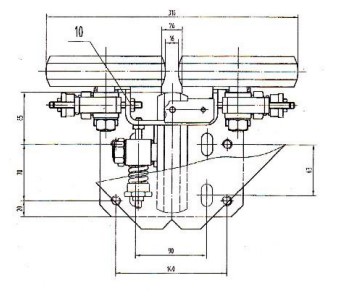

Pattini guida a rulli per ascensori ad alta velocità THY-GS-GL22

Il pattino guida a rulli THY-GS-GL22 è anche chiamato pattino guida a rulli. Grazie all'uso del contatto volvente, sulla circonferenza esterna del rullo viene installata gomma dura o gomma intarsiata e spesso viene installata una molla di smorzamento tra la ruota di guida e il telaio del pattino guida, che può ridurre la resistenza all'attrito tra il pattino e la guida, risparmiando energia, riducendo vibrazioni e rumore, utilizzato negli ascensori ad alta velocità 2 m/s-5 m/s. La pressione iniziale del rullo sulla guida viene regolata regolando la quantità compressa della molla. Il rullo non deve essere inclinato rispetto alla guida e deve toccare la superficie di lavoro della guida in modo uniforme su tutta la larghezza del cerchio. Quando la cabina è in movimento, i tre rulli devono rotolare contemporaneamente per mantenere la cabina in movimento senza intoppi. A causa di eccitazioni esterne come gli errori geometrici di lavorazione correnti dei rulli e delle guide, le deviazioni dei giunti di installazione e gli errori di attrito e usura, la cabina produce vibrazioni orizzontali e verticali, torsioni e altri disturbi. L'ammortizzazione può ovviamente attenuare e dissipare tali disturbi e svolgere un ruolo di assorbimento e smorzamento delle vibrazioni. La perdita di attrito tra il rivestimento del pattino e la guida è ridotta, le vibrazioni e il rumore durante il funzionamento sono ridotti, il comfort di guida è migliorato e i requisiti di lavorazione e installazione del pattino guida sono maggiori. Il supporto elastico tra il telaio del pattino guida e la guida può adattare in modo adattivo l'adattamento alla superficie di lavoro in base alle condizioni operative e può compensare automaticamente la distanza della guida in direzione orizzontale e su entrambi i lati. I pattini guida a rotolamento generalmente non necessitano di coppe dell'olio, non necessitano di lubrificazione a olio e non arrecano inquinamento da olio alla fossa superiore e inferiore della cabina, il che è più ecologico. È adatto per guide per ascensori di larghezza 10 mm e 16 mm.
