Le guide scorrevoli sono utilizzate per gli ascensori per passeggeri ordinari THY-GS-029

Breve descrizione:

I pattini di guida scorrevoli Mitsubishi THY-GS-029 sono installati sotto la sede del paracadute, sulla traversa superiore e sul fondo della cabina. Generalmente, ce ne sono 4 per tipo, che garantiscono il movimento della cabina lungo la guida. Utilizzati principalmente per ascensori con velocità nominale inferiore a 1,75 m/s. Questi pattini di guida sono composti principalmente da rivestimento, sede, supporto della coppa dell'olio, molla di compressione e parti in gomma.

Inviaci un'e-mail

Dettagli del prodotto

Tag dei prodotti

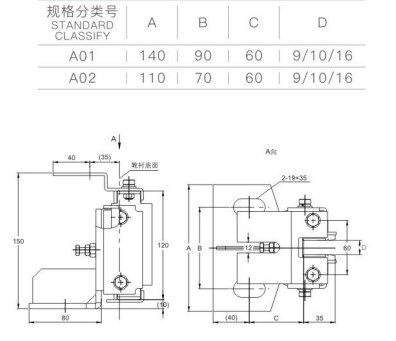

Parametri del prodotto

Velocità nominale	≤1,75 m/s
Forza positiva	1050N
Forza di imbardata	650N
Abbina la guida	9,10,15.88,16
Applicabile alle capsule laterali

Informazioni sul prodotto

I pattini guida scorrevoli Mitsubishi THY-GS-029 sono installati sotto la sede del paracadute, sulla traversa superiore e inferiore della cabina. Generalmente, ce ne sono 4 ciascuno, che garantiscono il corretto scorrimento della cabina lungo la guida. Utilizzati principalmente per ascensori con velocità nominale inferiore a 1,75 m/s. Questi pattini guida sono composti principalmente da rivestimento del pattino, sede del pattino, supporto della coppa dell'olio, molla di compressione e parti in gomma. La sede del pattino ha una resistenza e una rigidità sufficienti e un buon smorzamento delle vibrazioni. La sede del pattino è solitamente realizzata in ghisa grigia; poiché la struttura di saldatura a piastra è semplice da realizzare, anche questa è comunemente utilizzata. Il rivestimento del pattino ha diverse larghezze, da 9 a 16 mm, che consentono agli utenti di scegliere in base alla larghezza della guida. È realizzato in poliuretano altamente resistente all'usura. Per migliorare le prestazioni di scorrimento e ridurre l'attrito tra il rivestimento del pattino e la guida, è necessario lubrificare con olio, pertanto è disponibile una staffa per il posizionamento della coppa dell'olio sul pattino guida. L'olio lubrificante contenuto nel contenitore dell'olio viene distribuito uniformemente sulla superficie di lavoro della guida attraverso il feltro, per ottenere la lubrificazione automatica.

Metodo di regolazione della scarpa guida

Prima di installare il pattino guida, avvitare il dado di regolazione in modo che la distanza X tra la staffa e il cuscinetto in gomma sia di 1 mm. Dopo aver installato il pattino guida, allentare il dado di regolazione in modo che la distanza Y tra il dado di regolazione e la superficie della staffa sia di circa 2~4 mm. A questo punto, anche la distanza X dovrebbe essere compresa tra 1~2,5 mm. Quindi serrare il dado di fissaggio. Dopo aver effettuato la regolazione secondo i passaggi precedenti, è possibile osservare la tenuta dei pattini guida scuotendo opportunamente la cabina, ovvero mantenendo i pattini guida e le guide in contatto di base, ma non troppo stretti. Allo stesso tempo, lo stato di installazione del pattino guida può essere regolato con precisione in base allo stato di coordinamento tra pattino guida e guida in questo momento.
