Pattini di guida scorrevoli per ascensori per passeggeri THY-GS-310G

Breve descrizione:

Inviaci un'e-mail

Dettagli del prodotto

Tag dei prodotti

Parametri del prodotto

Velocità nominale: ≤1,75 m/s

Abbina la guida: 10,16.4

Informazioni sul prodotto

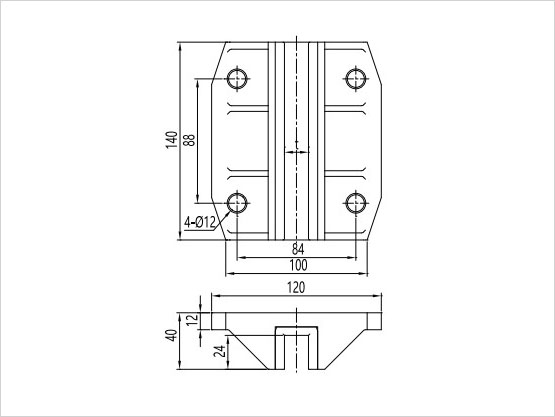

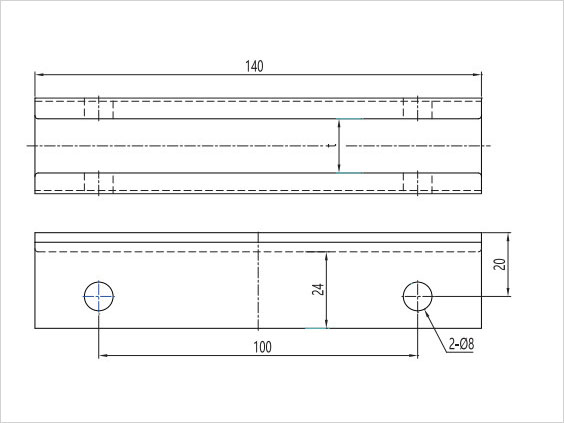

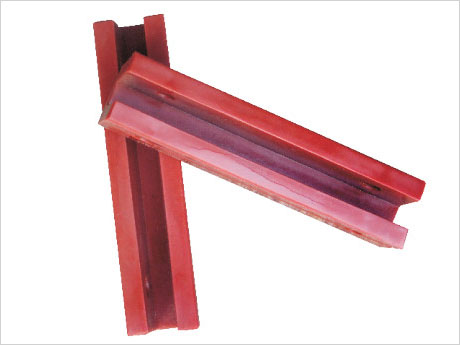

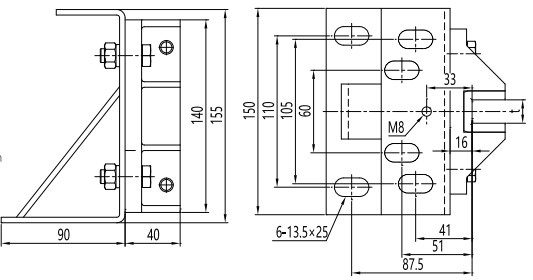

Il pattino guida THY-GS-310G è un dispositivo di guida che può scorrere direttamente tra la guida dell'ascensore e la cabina o il contrappeso. Può stabilizzare la cabina o il contrappeso sulla guida in modo che possa scorrere solo verso l'alto e verso il basso, evitando che la cabina o il contrappeso si spostino o oscillino durante il funzionamento. Una coppa dell'olio può essere installata sulla parte superiore del pattino guida per ridurre l'attrito tra il rivestimento del pattino e la guida. Quando si utilizzano i pattini guida, un ascensore è dotato di 8 pezzi e il contrappeso della cabina è composto da 4 pezzi ciascuno, e vengono installati sulla parte superiore e inferiore della cabina o del contrappeso. Il pattino guida è composto da un rivestimento del pattino, una base e un corpo del pattino. La sede del pattino è dotata di nervature di rinforzo inferiori per garantirne la resistenza all'uso. Generalmente applicabile ad ascensori con velocità dell'ascensore ≤ 1,75 m/s. Larghezza rotaia corrispondente 10 mm e 16 mm. Il pattino guida scorrevole fisso deve generalmente essere utilizzato con la coppa dell'olio e viene applicato al telaio del contrappeso.

L'installazione della guida deve soddisfare i seguenti requisiti:

1. Dopo aver installato i pattini guida superiore e inferiore, questi devono trovarsi sulla stessa linea verticale, senza inclinarsi o torcersi. Assicurarsi che i pattini guida superiore e inferiore siano allineati al centro della ganascia di sicurezza.

2. Dopo aver installato la guida, lo spazio a sinistra e a destra tra la guida e il rivestimento della guida deve essere pari a 0,5~2 mm, mentre lo spazio tra il rivestimento della guida e la superficie superiore della guida deve essere pari a 0,5~2 mm.
